Tester okablowania i sieci KE7200

Tester KE7200 jest łatwym w obsłudze narzędziem sprawdzającym i rozwiązującym problemy w istniejących jak i w nowych instalacjach sieci Ethernet. Tester idealnie sprawdza się zarówno w podstawowych testach okablowania strukturalnego jak i w zaawansowanych testach sieci aktywnej. Wykrywa usterki w kablach oraz dokładnie je lokalizuje za pomocą metody reflektometrycznej TDR. KE7200 dodatkowo mierzy zasilanie PoE/PoE+/PoE++ oraz pracuje jako generator tonów przy identyfikacji par kablowych. Metoda TDR pozwala również na dokładny pomiar długości mierzonego przewodu.

Zastosowania:

• Testowanie i uruchamianie sieci LAN 10/100/1000 Mbit.
• Odbiór techniczny nowych instalacji LAN.
• Testowanie istniejących instalacji LAN.
• Testy logowania do sieci.
• Mapowanie przewodów.
• Wyszukiwanie uszkodzeń.
• Testowanie wydajności PoE/PoE+/PoE++.
• Pomiar długości, wyszukiwanie przewodów dowolnego typu, kabli koncentrycznych, itp.
• Testy statycznego i dynamicznego (DHCP) IP.
• Pingowanie urządzeń i test obciążenia.
• Zapis wyników i generowanie raportów z pomiarów.

Właściwości testera KE7200:

•  Testowanie okablowania zakończonego RJ11 / RJ45 / F / BNC

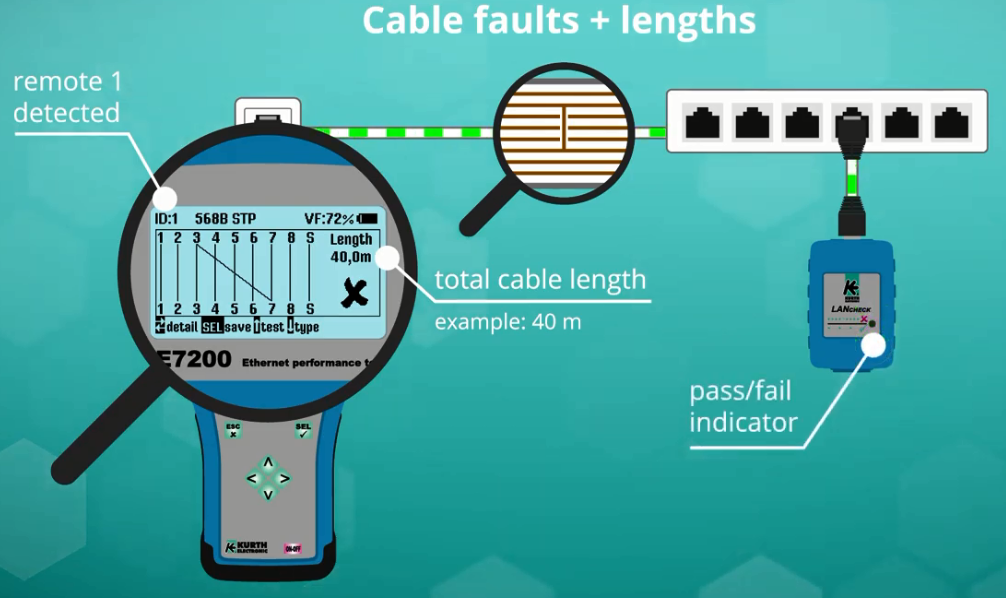

•  Graficzna mapa połączeń wskazująca usterki: zwarcia , przerwy , zamienione żyły, pary rozdzielone.
•  Sygnalizacja akustyczna zakończenia testu. Różne dźwięki dla Pass (wynik pozytywny) i Fail(wynik negatywny).
•  Pomiary mogą być zapisywane w urządzeniu i przenoszone do PC.

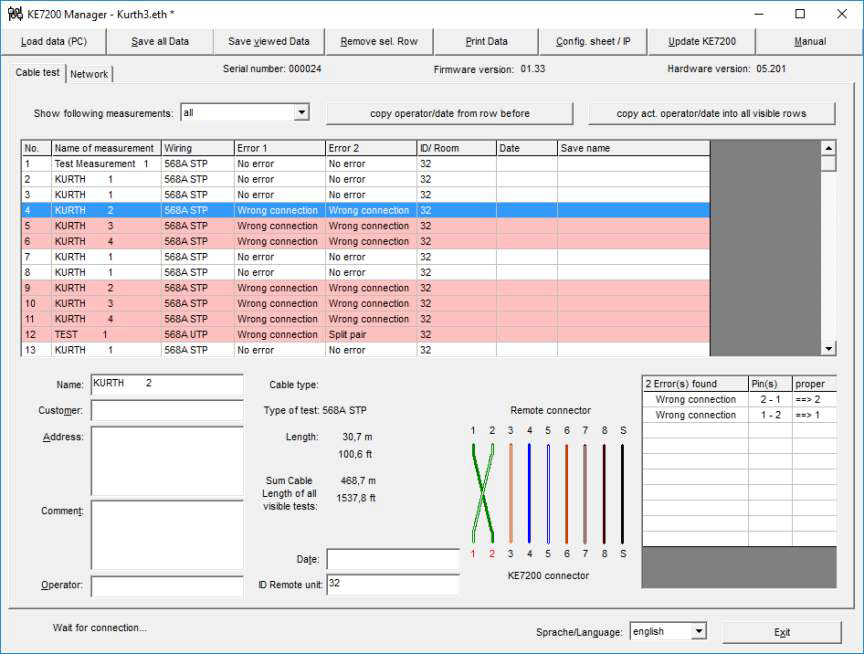

•  Aplikacja na PC do zarządzania wynikami pomiarów.

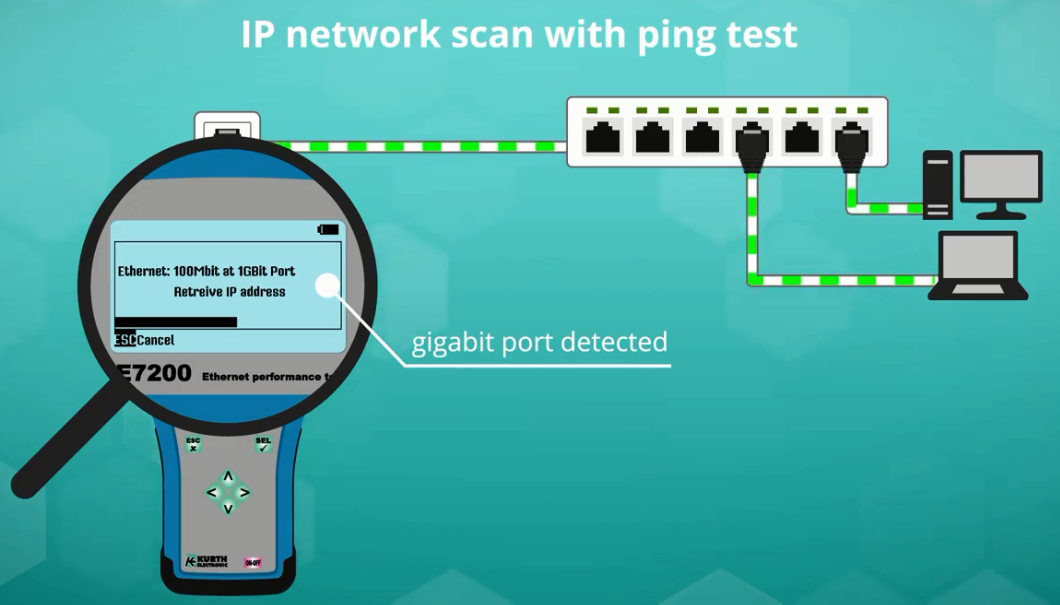

•  Funkcja PING - weryfikacja osiągalności urządzeń w sieci Ethernet. Tryb manualny lub DHCP.
•  Zmiana wielkości ramki dla funkcji PING.
•  Funkcja HUB FLASH - miganie diodą "status link" Hub'a/Switch'a do którego podłączony jest testowany przewód.

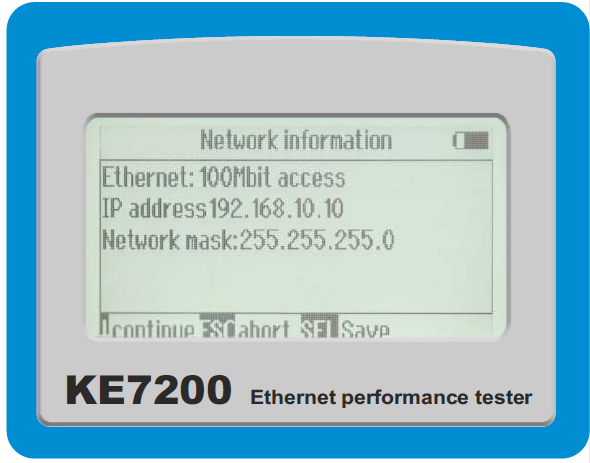

•  Test sieci Ethernet w trybie statycznego lub dynamicznego (DHCP) pozyskiwania adresów IP.
•  Wyświetlanie listy aktywnych urządzeń znalezionych w sieci. Adresy IP i nazwy.

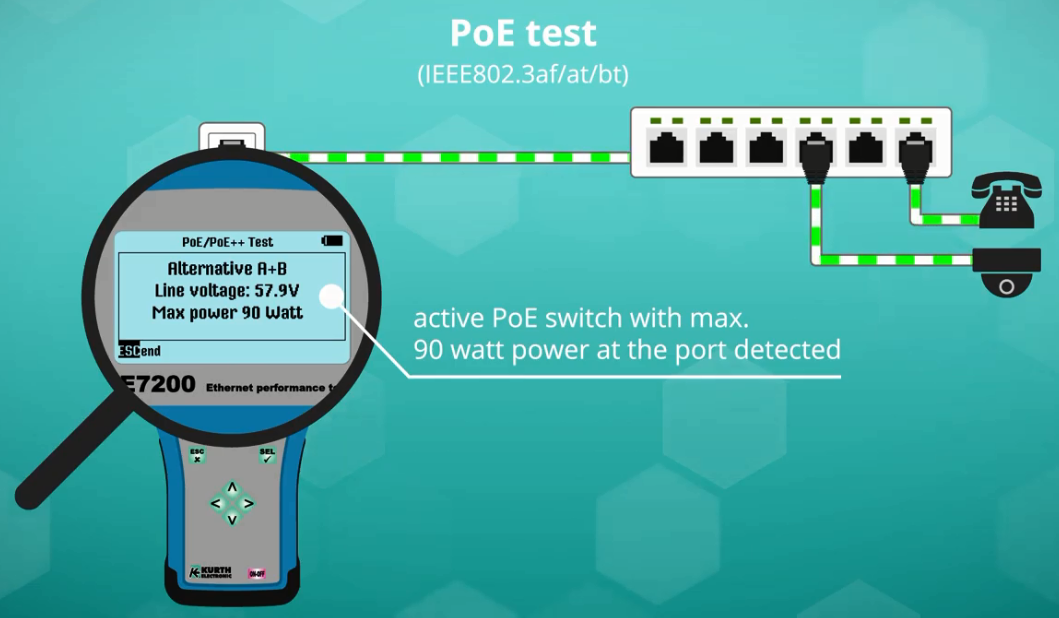

•  Test i pomiar zasilania PoE / PoE+ / PoE++  zgodnie ze standardem IEEE802.3af/at.
•  Pomiar długości kabla metodą TDR do 150m.
•  Podświetlany wyświetlacz LCD.
•  Wbudowany generator tonów dużej mocy.
•  Współpraca z maksymalnie 32 jednostkami zdalnymi. Możliwość programowania numeru jednostki zdalnej !

•  Zabezpieczenie przeciwprzepięciowe jednostki głównej i zdalnych do 100 V !
•  Menu testera w języku angielskim i niemieckim.

•  Wzmocniona obudowa ABS, odporna na warunki pogodowe IP52.

Jednostka zdalna KE7010

• Aktywna jednostka zdalna z mikroprocesorem.
• Informacja OK/BŁĄD za pomocą zielonej diody LED.
• Programowalne ID jednostki w zakresie 1÷ 32.
• Zabezpieczenie przeciwprzepięciowe do 100V.
• Maks. 32 jednostki zdalne.

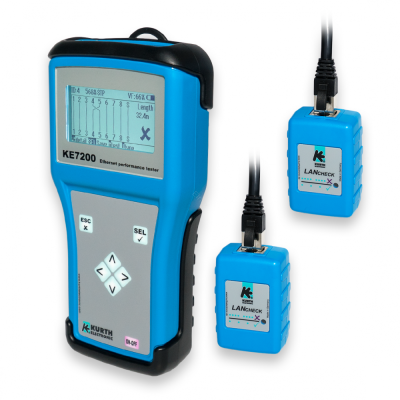

 Zestaw zawiera:

• Tester KE7200
• Jednostka zdalna KE7010 - 2 szt.
• Futerał
• Zestaw przewodów pomiarowych
• Aplikacja na PC
• Instrukcja obsługi EN i PL
